14 Due acque che restano separate

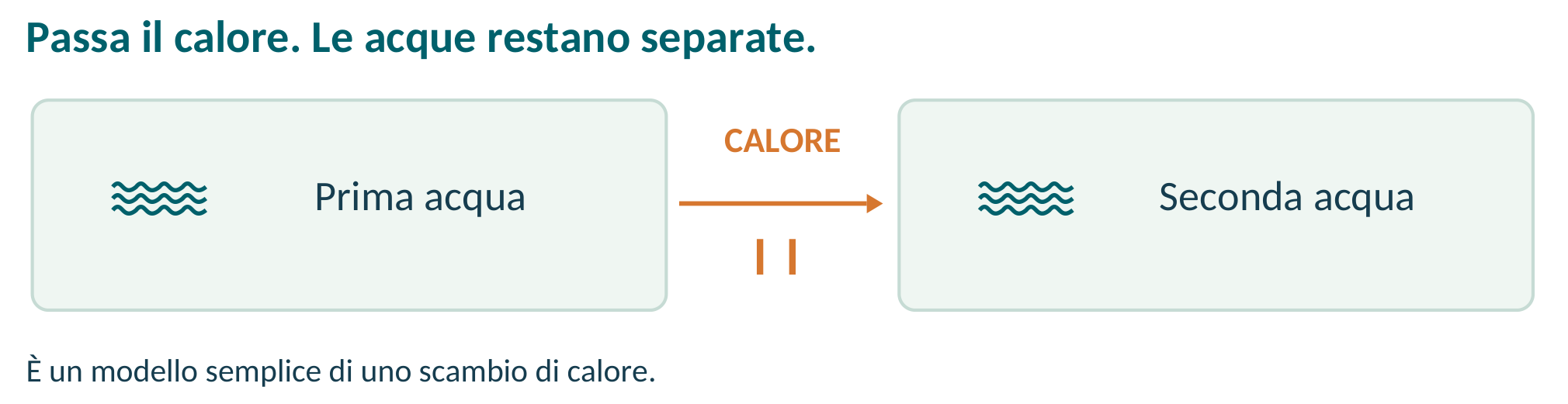

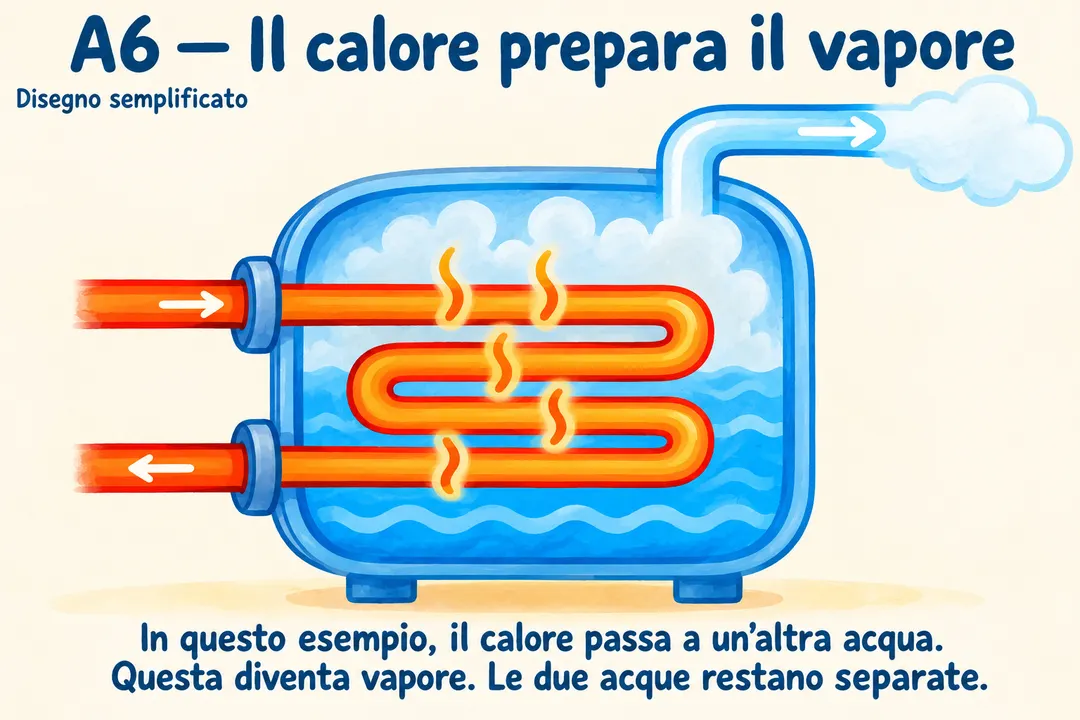

Guarda il tubo arancione. Dentro passa acqua molto calda. Fuori dal tubo c’è un’altra acqua. Il calore attraversa il metallo e scalda questa seconda acqua. La seconda acqua diventa vapore. Le due acque non si mescolano.
Che cosa passa attraverso il metallo: il calore o l’acqua?
14 Scopriamo insieme

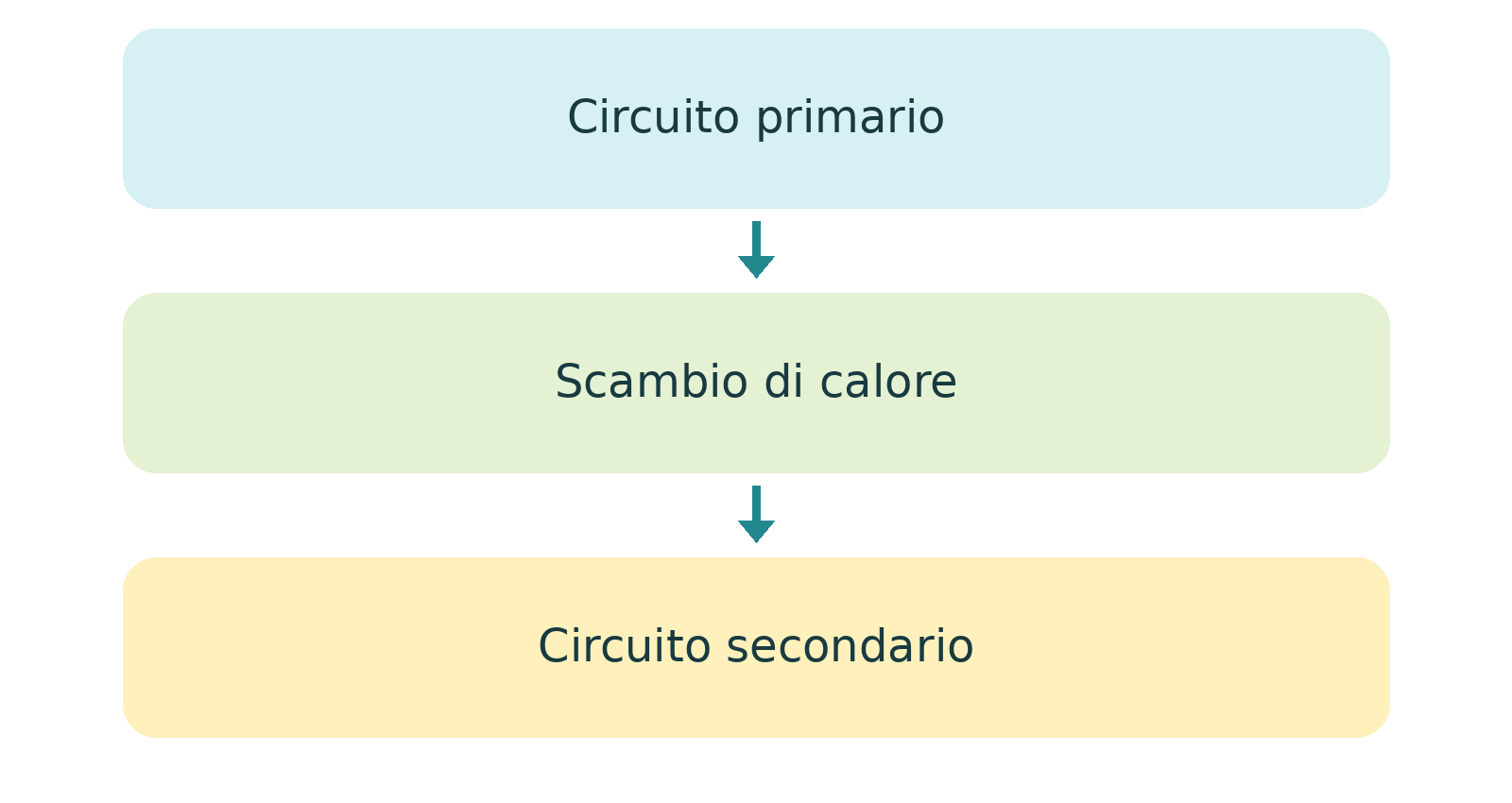

Nel nostro esempio ci sono due percorsi d’acqua. Uno riceve calore vicino al reattore. L’altro riceve calore attraverso uno scambiatore. Le due acque non si mescolano nel funzionamento previsto.
L’acqua del secondo percorso può diventare vapore e far girare la turbina. Il calore ha attraversato una parete adatta. Il libro mostra un tipo di centrale chiamato PWR. Altri tipi hanno percorsi diversi. Quando cambiamo esempio, dobbiamo controllare quali parti restano uguali e quali cambiano.
Un modello per seguire l’idea. Colori e forme non sono misure; le frecce, quando presenti, indicano il percorso spiegato nel testo.
14 Disegniamo e raccontiamo
Disegniamo due percorsi di colori diversi. Nel mezzo mettiamo lo scambiatore: due lati separati da una parete. L’adulto traccia una freccia per il calore che attraversa la parete.
Il bambino segue prima un percorso, poi l’altro, senza unire le linee dell’acqua. Domandiamo: «Che cosa passa da un lato all’altro nel nostro esempio?». Il calore. Il disegno non dimostra l’assenza di guasti: aiuta a capire il funzionamento previsto.
Il mio disegno racconta
L’adulto può annotare qui una frase detta dal bambino.
14 Per gli adulti
Due acque che restano separate
È l’esempio di un reattore ad acqua pressurizzata, detto PWR. Il circuito primario resta distinto dal circuito che produce vapore. Nei reattori ad acqua bollente, detti BWR, il vapore nasce invece nel recipiente del reattore. L’illustrazione non vale quindi per tutti i tipi di centrale.
La separazione illustrata riguarda il modello PWR. In un BWR il vapore è prodotto nel recipiente del reattore e segue un diverso percorso. Non estendere quindi lo schema a tutti gli impianti nucleari.
La parete dello scambiatore è una componente progettata, verificata e controllata. La sua presenza nel disegno non è una prova di integrità né una garanzia assoluta. Per l’accoppiamento a servizi civili servono sistemi e valutazioni specifici, inclusa la prevenzione del trasporto di radionuclidi. Per verificare la comprensione, chiedere al bambino di distinguere la freccia del calore dalle linee dell’acqua. Questa distinzione ritorna nel capitolo sulla centrale integrata.
La domanda e una risposta possibile
Che cosa passa attraverso il metallo: il calore o l’acqua?
Nello scambiatore dell’esempio PWR passa calore tra circuiti che restano separati nel funzionamento previsto.
Accogliere anche una risposta gestuale o incompleta. Riprendere un solo passaggio dell’immagine quando il nesso non è ancora chiaro.
