06 Il vapore fa girare la turbina

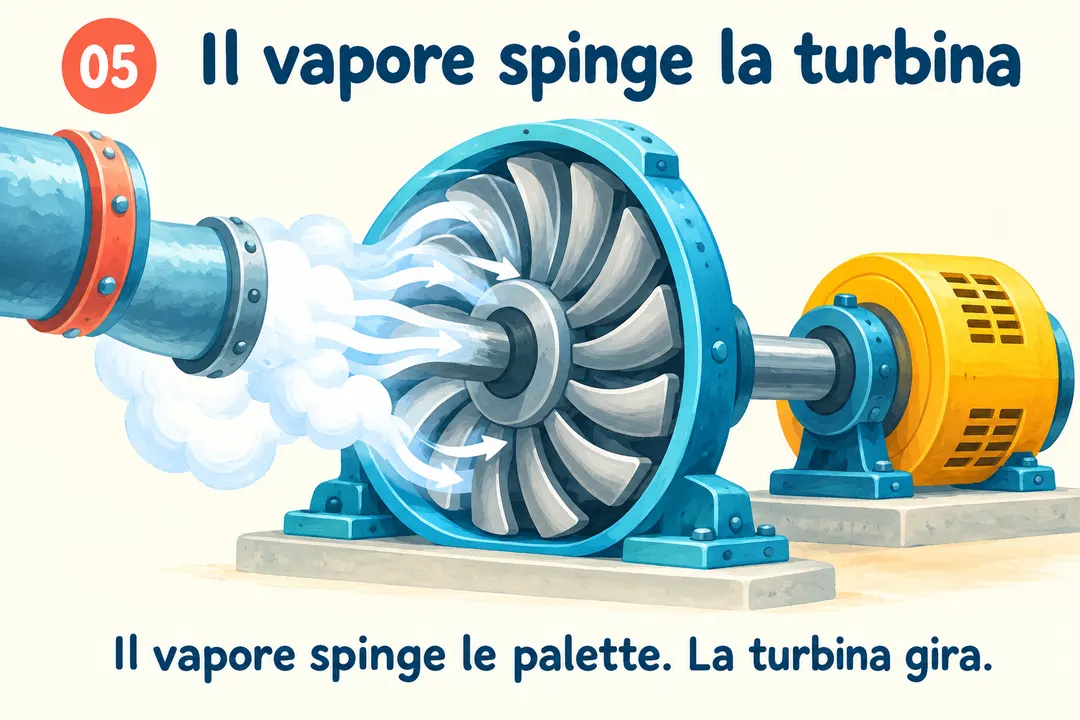

Anche il vapore può spingere le palette. La turbina gira. L’asse fa girare il generatore. Il generatore produce elettricità. Abbiamo cambiato ciò che spinge la turbina, ma il collegamento è simile.
Che cosa gira quando il vapore spinge le palette?
06 Scopriamo insieme
Ripensiamo alla ruota spinta dall’acqua. Qui le palette ricevono la spinta del vapore. Il generatore continua a ricevere il movimento dell’asse. Due percorsi diversi possono arrivare alla produzione di elettricità.
Dopo aver attraversato la turbina, il vapore cede calore e può tornare acqua. Una parte dell’impianto svolge questo lavoro: il condensatore. Il percorso continua. Anche togliere calore è un lavoro da progettare. Non basta produrre vapore: dobbiamo pensare a ciò che succede dopo.
Un modello per seguire l’idea. Colori e forme non sono misure; le frecce, quando presenti, indicano il percorso spiegato nel testo.
06 Disegniamo e raccontiamo
Disegniamo quattro scene: acqua che riceve calore, vapore che muove la turbina, vapore che viene raffreddato, acqua che ritorna. L’adulto collega le scene con frecce.
Il bambino sceglie due colori: uno per il percorso dell’acqua e uno per il calore ceduto. Le linee rappresentano idee, non tubi da costruire. Domandiamo: «Dove torna acqua il vapore?». Possiamo rispondere indicando il condensatore, senza imparare subito tutta la parola.
Il mio disegno racconta
L’adulto può annotare qui una frase detta dal bambino.
06 Per gli adulti
Il vapore fa girare la turbina
Dopo la turbina, il vapore viene raffreddato nel condensatore e torna acqua. L’acqua può essere rimandata verso la sorgente di calore. Il raffreddamento deve trasferire calore all’ambiente in modo progettato e controllato.
Un ciclo illustrato non significa che tutta l’energia iniziale diventi elettricità. Il condensatore trasferisce all’esterno una parte del calore; il rendimento e il sistema di raffreddamento vanno valutati nel progetto.
Per conservare la chiarezza, separare la domanda sul movimento della turbina da quella sul ritorno del vapore ad acqua. Il bambino può capire prima il percorso e successivamente il nome condensatore. Il libro non indica un unico mezzo di raffreddamento valido ovunque: mare, fiume o altri sistemi comportano condizioni diverse. Collegare questo capitolo al raffreddamento del reattore dopo lo spegnimento, chiarendo che svolgono funzioni differenti e non sono intercambiabili senza studio.
La domanda e una risposta possibile
Che cosa gira quando il vapore spinge le palette?
Il vapore spinge le palette della turbina; l’asse muove il generatore.
Accogliere anche una risposta gestuale o incompleta. Riprendere un solo passaggio dell’immagine quando il nesso non è ancora chiaro.
